CINTRAGE DE TUBE 25CD4S
Cintrer un tube 25CD4S exige une cintreuse adaptée à cet acier chromé-molybdène. Sa limite d’élasticité élevée impose une compensation du retour élastique importante et un rayon de cintrage maîtrisé. Chez Ferriol-Matrat, le cintrage de ce métal étiré à froid est réalisé sur mesure, du prototype à la série, dans la continuité de notre savoir-faire en cintrage tube acier haute résistance.
25CD4S · 25CrMo4 · TU37B
Matériaux
Ø 20 à 50 mm
Gamme
Norme mécano-soudés
Tolérances
ISO 9001:2015
Système qualité interne
Expertise technique
Caractéristiques du 25CD4S et enjeux du cintrage
La désignation 25CD4S correspond à l’acier européen 25CrMo4 (EN 10083-1), connu sous l’appellation AISI 4130 dans les normes anglosaxonnes. Étiré à froid en état normalisé, ce métal présente une résistance mécanique de 550 à 1000 MPa selon le traitement thermique appliqué. C’est cette capacité à combiner légèreté et tenue mécanique qui lui vaut d’être utilisé en compétition automobile, en aéronautique, dans les systèmes hydrauliques et certains équipements sportifs.
Nous prenons en charge les sections du Ø 20 mm au Ø 50 mm, avec des tolérances conformes à la norme des ensembles mécano-soudés. Nos techniciens accompagnent la conception en prenant en compte les contraintes de soudage et la norme applicable.
Le cintrage à froid de cette nuance est plus exigeant que celui d’un acier ordinaire. Le retour élastique est élevé : sur un angle de 90°, il atteint 6 à 12° selon l’épaisseur et le rayon. Notre cintreuse CN calcule et compense ce retour dès la programmation, ce qui garantit la répétabilité sur toute la série. Pour les dimensions à paroi mince, l’outillage est adapté pour conserver la section ronde du produit cintré.
Soudabilité et procédé TIG
L’un des atouts de cet acier est sa bonne soudabilité par procédé TIG. Souder correctement cette nuance exige un préchauffage à 150-200 °C pour les épaisseurs supérieures à 2 mm, suivi d’un traitement de détente. Pour les arceaux de sécurité et les châssis FIA, le soudage doit suivre les préconisations du règlement en vigueur. Nous livrons les profils cintrés prêts à souder, avec les tolérances adaptées à vos connexions.
Données techniques
Spécifications de cintrage
| Diamètre ext. | Épaisseur | Rayon min. indicatif |
|---|---|---|
| Ø 30 mm | 2 mm | 60 mm |
| Ø 42 mm | 2,5 mm | 85 mm |
Nos engagements
Pourquoi choisir Ferriol-Matrat ?
➔ Cintreuse paramétrée pour les aciers haute résistance
Notre cintreuse CN est outillée pour les aciers à haute limite d’élasticité. Des galets sont disponibles en stock (suivant notre tableau d’outillages). Chaque série démarre par un contrôle à la pièce pour voir si les paramètres sont conformes avant de lancer la production.
➔ Traçabilité pour les applications critiques
Châssis de rallye, arceaux FIA, bâtis aéronautiques : chaque lot est livré avec son certificat matière (25CrMo4 ou équivalent). Le contrôle dimensionnel est documenté sur demande. Notre atelier effectue également la soudure TIG des sous-ensembles si vous le souhaitez.
➔ Contact et réponse rapide
Transmettez-nous vos plans sur notre site ou par email pour obtenir un devis sous 48h. Livraison rapide sur les références en stock.
Cas d’usage
Applications du cintrage tube 25CD4S
Sécurité automobile et compétition
Les arceaux de sécurité, les cages tubulaires et les châssis de voitures de course utilisent massivement ce type d’acier. Les exigences FIA définissent diamètres et épaisseurs selon la catégorie. Cintrer un arceau conforme exige une cintreuse précise et un soudage TIG rigoureux. Nous réalisons des structures sur plan avec la traçabilité matière requise pour le rallye et le circuit.

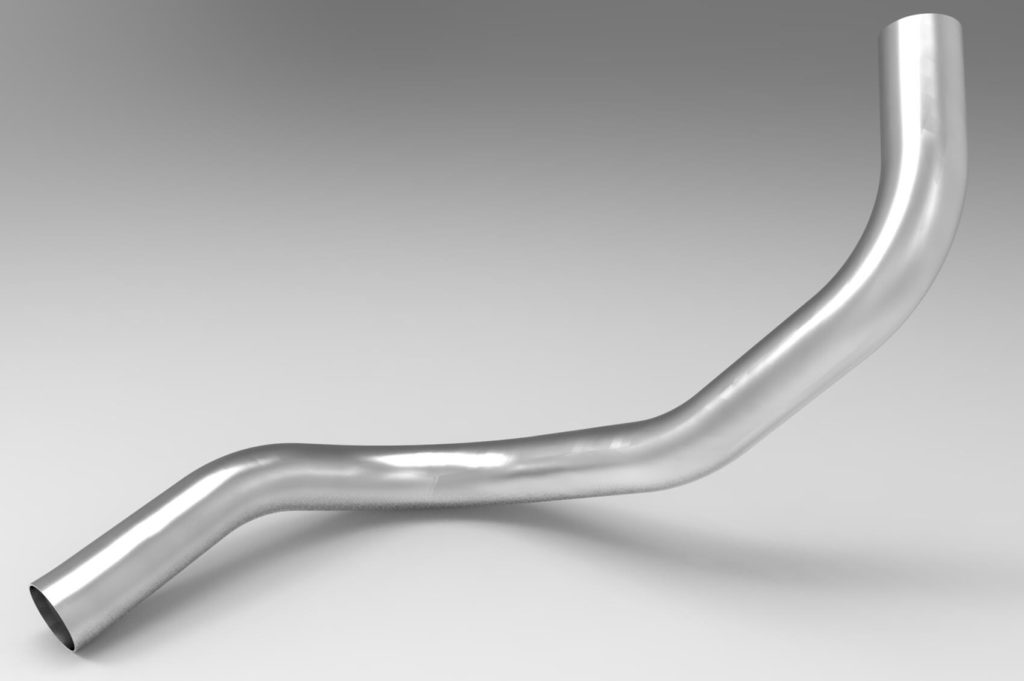

Hydraulique haute pression et connexion industrielle
Ce métal s’utilise également dans les systèmes de connexion hydraulique haute pression et les vérins. Sa tenue à la pression est nettement supérieure à celle d’un acier ordinaire. Les profils sont cintrés puis usinés aux extrémités pour recevoir les raccords et accessoires. Selon les conditions de service, il est possible d’ajouter un traitement de surface intérieur.
Pour aller plus loin
Autres matériaux de tube que nous cintrons
Inox 304L / 316L
Résistance à la corrosion, alimentaire
Aluminium 6061 / 5083
Légèreté, corrosion atmosphérique
Tube hydraulique E235/E355
Circuits haute pression
Un projet de cintrage tube 25CD4S ?
Transmettez-nous vos plans ou fichiers CAO avec le diamètre, l’épaisseur, le rayon et la norme applicable. Nos techniciens analysent la faisabilité et vous fournissent un devis sous 48h. N’hésitez pas à nous contacter pour discuter de votre projet, quelle que soit la quantité commandée.
