L’acier est le matériau de base du cintrage industriel : polyvalent, soudable, économique. Mais ce n’est pas un matériau homogène. Chaque nuance — du S220 au 25CD4S en passant par le S355 et le S235JR — présente un comportement distinct à la déformation, un coefficient de retour élastique différent et des contraintes propres en soudage post-déformation. Découvrez les éléments techniques spécifiques à l’acier pour piloter votre projet de cintrage avec précision.

Ø 6 → 70 mm

Tubes acier cintrés

5 nuances

S220 · S235 · S355 · Décapé · 25CD4S

± 0,1°

Précision angulaire

ISO 9001

Certifié :2015

Expertise thématique

Ce qui rend l’acier spécifique à cintrer

Cintrer un tube acier ne se résume pas à appliquer une force sur un mandrin. L’acier est un matériau avec une mémoire élastique : lorsque la contrainte de cintrage est relâchée, le tube cherche à reprendre partiellement sa forme initiale. Ce phénomène — le retour élastique (springback) — varie significativement selon la nuance, la limite d’élasticité Re et l’épaisseur de paroi. Ignorer ce paramètre conduit directement à des angles hors tolérance.

Exemple concret : un tube S355 présente un retour élastique sensiblement plus élevé qu’un S235JR à diamètre et rayon équivalents, du fait d’une limite d’élasticité plus haute (355 MPa vs 235 MPa). Pour obtenir un angle final de 90°, la programmation CN devra sur-cintrer d’un angle de compensation calculé en fonction de la nuance et du rapport D/e.

Retour élastique selon la nuance

Plus la limite d’élasticité Re est élevée, plus le retour élastique est important. Le S235JR (Re ≥ 235 MPa) est le plus docile : il encaisse bien la déformation plastique avec un springback modéré. Le S355 (Re ≥ 355 MPa) exige une sur-cintrage plus marquée. Le 25CD4S (acier allié traité thermiquement) présente la résistance la plus élevée et requiert parfois un cintrage à chaud ou un suivi de simulation préalable.

S235 → springback faible · S355 → springback moyen · 25CD4S → springback fort

Soudabilité après déformation

Le cintrage à froid d’un tube acier induit un écrouissage localisé dans la zone de courbure, qui modifie localement la structure cristalline. Pour les nuances courantes (S235, S355), cet écrouissage reste compatible avec un soudage MIG/MAG ou TIG ultérieur sans précaution particulière. En revanche, pour les aciers à haute résistance comme le 25CD4S, un préchauffage et un contrôle du refroidissement sont recommandés.

MIG/MAG · TIG qualifié EN ISO 9606-1 · Préchauffage 25CD4S

Rapport D/e et cintrabilité

Le rapport Diamètre / épaisseur (D/e) conditionne le choix du procédé. Pour l’acier, un rapport D/e élevé (tube mince) impose l’utilisation d’un mandrin intérieur à billes ou segmenté pour éviter l’ovalisation ou le plissement de la paroi intérieure. Le S355 en paroi épaisse est typiquement cintré par enroulement sur forme avec contre-galets lisseurs.

D/e jusqu’à 40 · Mandrin billes · Contre-galets lisseurs

Procédés adaptés à l’acier

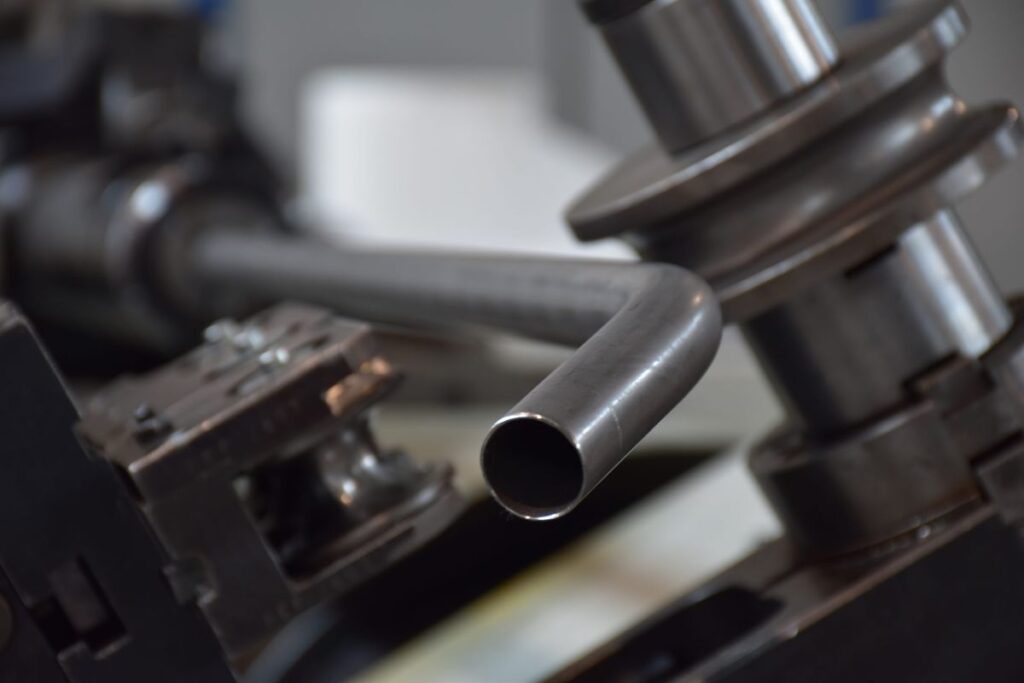

Enroulement CN

Idéal S235/S355, rayons courts (1,5D à 3D).

Poussée 3 galets

Rayons variables, bon pour structures soudées S355.

Cintrage sur presse

Grands rayons, parois épaisses, production rapide.

Cintrage poinçon-matrice

Très productif, réservé aux grandes séries.

Les cintreuses à commande numérique intègrent des algorithmes de compensation automatique qui permettent de calculer l’angle de sur-cintrage nécessaire en fonction du diamètre du tube, de son épaisseur et de sa nuance. Cette approche technique garantit des résultats précis et reproductibles en série, quelle que soit la section du profil métallique traité : tube rond, tube carré, tube rectangulaire ou profilé spécial. Cintrer un tube acier de manière industrielle demande donc tout autant un savoir-faire machine qu’une maîtrise métallurgique.

La simulation numérique préalable est systématiquement recommandée pour les géométries complexes multi-rayons en acier haute résistance. Elle permet d’anticiper le retour élastique et d’optimiser les paramètres de cintrage avant de lancer la production série, évitant ainsi les rebuts et les re-réglages coûteux.

PORTFOLIO

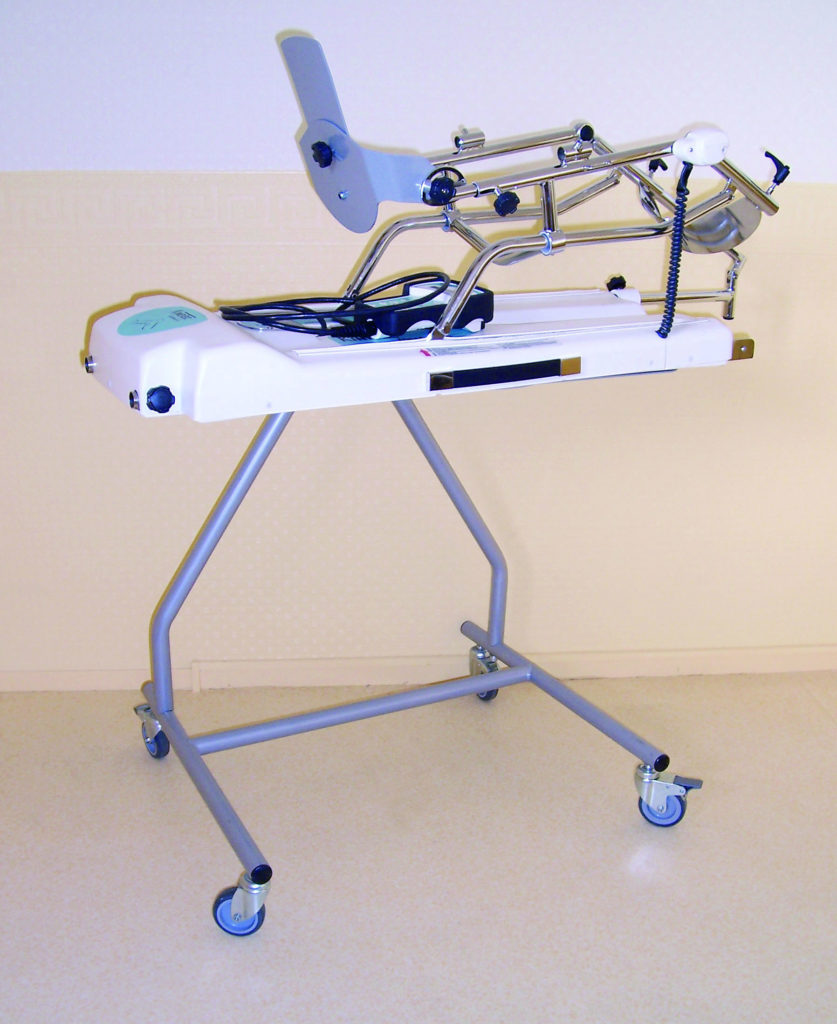

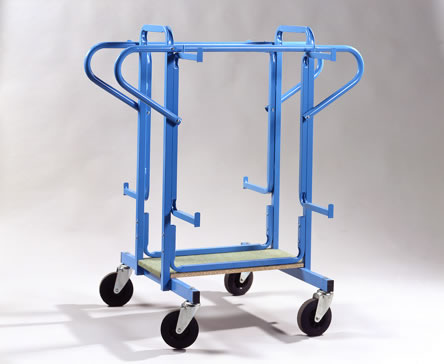

Exemples de réalisations clients

Données techniques

Spécifications par nuance d’acier

Les données ci-dessous sont spécifiques au cintrage de tube acier et complètent le tableau général de capacités disponible sur la page principale cintrage industriel. Elles précisent les paramètres clés selon chaque nuance, tubes ronds, tubes carrés ou tubes rectangulaires, et vous aideront à vérifier la faisabilité de votre projet selon les dimensions et la longueur de vos pièces..

Nuance acier	Norme	Re min (MPa)	Épaisseur cintrée	Rayon min (CLR)	Retour élastique	Soudabilité post-cintrage
S235JR	EN 10219 / 10217	235	1,0 — 6,0 mm	1,5 × Ø	Faible	Excellente
S355J2	EN 10219 / 10210	355	1,5 — 8,0 mm	2,0 × Ø	Moyen	Bonne
Acier décapé	EN 10305-1	235 — 355	1,0 — 5,0 mm	1,5 × Ø	Faible à moyen	Bonne
25CD4S	NF EN 10305 / 10083	600 — 900+	1,5 — 6,0 mm	3,0 × Ø (à froid)	Élevé	Préchauffage requis

* CLR = Center Line Radius. Les valeurs de rayon minimum sont indicatives et dépendent du diamètre, de l’épaisseur et du procédé retenu. Chaque projet fait l’objet d’une étude de faisabilité.

Paramètre	S235JR	S355	25CD4S
Allongement à la rupture A%	≥ 26 %	≥ 22 %	≥ 10 %
Procédé conseillé (Ø < 40 mm)	Enroulement CN	Enroulement CN / Poussée	Enroulement CN / Chaud
Cintrage multi-rayons possible	Oui	Oui (simulation recommandée)	Sur étude
Compatibilité traitement de surface	Galvanisation, peinture, sablage	Galvanisation, peinture, sablage	Peinture, traitement thermique

Cas d’usage

Applications typiques du cintrage tube acier

Les trois secteurs présentés ci-dessous illustrent des usages distincts du tube acier cintré, avec des exigences spécifiques en termes de nuance, de tolérance et de finition. Ces exemples sont issus de réalisations effectives réalisées par Ferriol-Matrat et illustrent la diversité des applications métalliques que permettent les tubes en acier cintrés.

Structures mécaniques & châssis industriels

S355 · Paroi épaisse

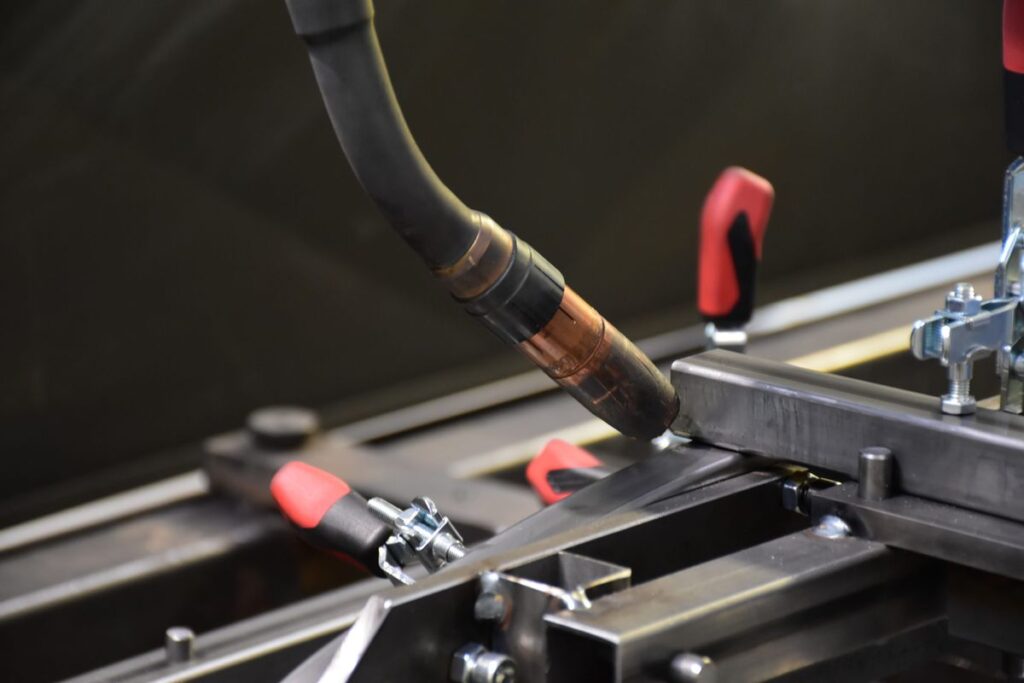

Les châssis porteurs de machines, les structures de sécurité (barrières anti-bélier, cages de protection) et les bâtis industriels requièrent un tube acier haute résistance, souvent en S355. Le cintrage permet de supprimer des soudures d’angle, points de fragilité potentiels. Ferriol-Matrat a réalisé des châssis de sécurité testés haute pression en acier S355 pour des équipements industriels exigeants.

Équipements agricoles & mobilier extérieur

S235JR · Galvanisé

Les protections de prise de force, les arceaux de tracteurs, les rampes de pulvérisateurs et le mobilier urbain extérieur utilisent massivement le tube acier S235JR, souvent destiné à une galvanisation à chaud post-cintrage. La facilité de soudage du S235 est ici un atout majeur : les tubes cintrés sont ensuite assemblés par MIG/MAG robotisé en cellule de mécano-soudure intégrée.

Automobile & sécurité embarquée

25CD4S · Acier chromé-molybdène

Les arceaux de sécurité, arcades de roll-cage et structures anti-intrusion en automobile utilisent des aciers alliés à haute résistance (25CD4S, acier chromé). Ces applications exigent une précision angulaire maximale et une intégrité métallurgique préservée. Ferriol-Matrat a réalisé des arceaux automobile en acier chromé haute résistance avec contrôle dimensionnel 100 % par comparateur numérique.

sciences des matériaux

Autres matériaux & spécialités de cintrage

Le tube acier est la nuance de base du cintrage industriel, mais chaque projet a ses contraintes propres : poids, résistance à la corrosion, pression hydraulique. Découvrez les pages dédiées à chaque sous-thème pour trouver l’information technique adaptée à votre matériau.

Matériau léger

Cintrage tube aluminium

Alliages 5000 et 6000 (6060, 6082). Gain de masse significatif pour le transport, l’aéronautique et le design. Le comportement à la déformation et le risque de fissuration varient selon le recuit : des outils et une cintreuse correctement paramétrée sont nécessaires pour obtenir la courbure sans fissure.

Résistance corrosion

Cintrage tube inox

Nuances 304L, 316L et 430. Indispensable pour l’industrie alimentaire, la chimie et les environnements marins. L’écrouissage est plus marqué qu’en acier carbone : cintrer des tubes inox demande des outils dédiés et un réglage précis du rayon minimum.

Haute résistance

Cintrage tube 25CD4S

Acier allié chrome-molybdène pour applications structurelles à haute contrainte. Traitement thermique, préchauffage au soudage, tolérances serrées : une page entière pour ce matériau exigeant, avec des conseils techniques sur chaque étape du processus de cintrage.

Fluides & pression

Cintrage tube hydraulique

Tubes de précision à paroi épaisse pour circuits hydrauliques haute pression (jusqu’à 400 bar). Exigences sur l’ovalisation résiduelle, la propreté intérieure et la compatibilité raccord.

Un projet de cintrage tube acier ?

Transmettez vos plans (STEP, IGES, DXF) ou vos spécifications. Nos techniciens analysent la faisabilité et vous retournent un devis détaillé, nuance par nuance.

Demander un devis →

FAQ

questions fréquentes sur le cintrage tube acier

Quel est le rayon de cintrage minimum pour un tube acier ?

Le rayon minimum dépend du rapport D/e (diamètre extérieur / épaisseur de paroi) et de la nuance. Sur un acier S235JR avec mandrin intérieur, on descend à 1,5 × D — ce qui permet de cintrer un tube de petit diamètre sur un rayon très court. Sur un acier haute résistance S355 ou un chromé-molybdène 25CD4S, le rayon minimum est plutôt de 2 × D en raison de la limite élastique plus élevée. En dessous de ces valeurs, le risque de plissement de la paroi intérieure est significatif. Il est donc nécessaire de vérifier les dimensions (diamètre, épaisseur et longueur) de chaque tube avant de lancer la série.

Quelle est la différence entre l’acier S235 et le S355 pour le cintrage ?

Le S235JR (Re ≥ 235 MPa) est plus ductile et présente un retour élastique modéré (2 à 4°) : il se cintre facilement, y compris sur des rayons courts. Le S355 (Re ≥ 355 MPa) est plus rigide, avec un retour élastique de 4 à 6° à compenser. Il exige un outillage plus robuste et une programmation CN plus précise, mais offre une résistance mécanique nettement supérieure pour les structures portantes. Ces deux types de tubes en acier couvrent la grande majorité des besoins en construction métallique et en équipement industriel.

Peut-on cintrer de l’acier 25CD4S (chromé-molybdène) ?

Oui, mais cette nuance aéronautique présente des contraintes spécifiques : retour élastique important (jusqu’à 8°), sensibilité à la fissuration à froid, et soudage nécessitant un préchauffage à 150-200°C. Ferriol-Matrat dispose de l’outillage adapté et maîtrise la compensation angulaire sur cette nuance, utilisée notamment pour les arceaux de sécurité et les structures sport automobile.

L’acier cintré est-il compatible avec la galvanisation à chaud ?

Oui. La galvanisation à chaud (450°C) est tout à fait compatible avec le cintrage, à condition que le taux d’ovalisation résiduelle soit inférieur à 5 % et que les parties droites soient suffisantes pour l’accrochage en bain. Il est recommandé de cintrer avant galvanisation. La galvanisation assure une protection durable contre la corrosion sur les tubes destinés aux environnements extérieurs. Attention : la galvanisation peut légèrement modifier les caractéristiques mécaniques des aciers traités thermiquement (trempe-revenu). La qualité du cintrage (ovalisation maîtrisée, parties droites suffisantes) est déterminante pour obtenir un résultat satisfaisant sur les tubes destinés à la galvanisation.

Peut-on cintrer un tube acier soudé (ERW) comme un tube sans soudure ?

Dans la grande majorité des cas, oui. Les tubes acier soudés longitudinalement (ERW, norme EN 10219) se cintrent sans difficulté particulière, à condition de positionner le cordon de soudure à 90° du plan de cintrage (à 3h ou 9h) pour éviter qu’il se retrouve en zone de traction maximale. Pour les applications sous pression ou les structures certifiées, les tubes sans soudure (EN 10210) sont préférables. Quelle que soit la méthode de fabrication du tube, les cintreuses CN s’adaptent à l’une ou l’autre catégorie.

Quelle tolérance angulaire peut-on atteindre sur acier ?

Sur cintreuse CN avec compensation du retour élastique, la précision angulaire standard est de ± 0,5°, et ± 0,1° en mode haute précision avec contrôle en cours de cycle. La répétabilité pièce à pièce est de ± 0,2 mm sur les parties droites. Pour les pièces de structure ou d’assemblage multi-composants, un contrôle sur table de traçage ou par métrologie 3D peut être intégré au process.

Quels types de tubes en acier peut-on cintrer ?

Il est possible de cintrer la quasi-totalité des profils métalliques courants en acier. Les tubes ronds sont les plus simples à cintrer : leur section ronde permet une déformation homogène autour de l’axe de courbure, et les cintreuses CN y sont parfaitement adaptées. Les tubes carrés et les tubes rectangulaires demandent une attention particulière sur les dimensions et la longueur des parties droites pour éviter tout gauchissement de la forme sous l’effort. Il existe également des profils métalliques à section ovale, oblong ou spéciale, que l’on peut cintrer avec des outils et des matrices adaptés. La longueur maximale d’un tube à cintrer dépend du type de machine utilisée : les cintreuses CN à double tête permettent de travailler des pièces de grande longueur sans repositionnement. Que vous ayez besoin de tube acier rond Ø 20 à Ø 70 mm, de tubes carrés ou de tubes rectangulaires, Ferriol-Matrat dispose des machines et du savoir-faire nécessaires pour réaliser vos projets de cintrage de tubes en acier, des premiers prototypes aux grandes séries, en prenant en charge l’ensemble du processus : étude, outillage, production et contrôle.

Quels types de tubes en acier peut-on cintrer ?

Il est possible de cintrer la quasi-totalité des profils métalliques courants en acier. Les tubes ronds sont les plus simples à cintrer : leur section ronde permet une déformation homogène autour de l’axe de courbure, et les cintreuses CN y sont parfaitement adaptées. Les tubes carrés et les tubes rectangulaires demandent une attention particulière sur les dimensions et la longueur des parties droites pour éviter tout gauchissement de la forme sous l’effort.
Il existe également des profils métalliques à section ovale, oblong ou spéciale, que l’on peut cintrer avec des outils et des matrices adaptés. La longueur maximale d’un tube à cintrer dépend du type de machine utilisée : les cintreuses CN à double tête permettent de travailler des pièces de grande longueur sans repositionnement.
Que vous ayez besoin de tube acier rond Ø 20 à Ø 70 mm, de tubes carrés ou de tubes rectangulaires, Ferriol-Matrat dispose des machines et du savoir-faire nécessaires pour réaliser vos projets de cintrage de tubes en acier, des premiers prototypes aux grandes séries, en prenant en charge l’ensemble du processus : étude, outillage, production et contrôle.

Comment cintrer un tube acier sans cintreuse industrielle ?

Pour un usage bricolage ou pour de petites pièces ponctuelles, il existe plusieurs méthodes manuelles. La plus simple consiste à utiliser une cintreuse manuelle à levier, adaptée aux tubes ronds de faible diamètre (généralement jusqu’à Ø 22 mm). Pour les tubes à paroi mince, on peut remplir le tube de sable sec avant de le cintrer : le sable joue le rôle de mandrin naturel et limite l’ovalisation ou les plis lors de la mise en forme. Il est également possible de chauffer localement le tube métallique avec un chalumeau : ce chauffage réduit la résistance à la déformation et facilite le cintrage à la main, mais demande une bonne maîtrise pour éviter une déformation non contrôlée ou une altération de la structure de l’acier.
Ces méthodes artisanales présentent toutefois des limites : les tubes carrés et rectangulaires, les diamètres supérieurs à 25 mm, les tolérances précises ou les grandes séries ne sont pas réalisables sans une cintreuse industrielle. Pour effectuer un cintrage de tube acier de qualité industrielle, avec des dimensions vérifiées et un résultat reproductible, une cintreuse CN est l’outil nécessaire.

Quel est le prix d’un cintrage de tube acier ?

Le prix d’un cintrage de tubes en acier dépend de plusieurs critères : la nuance (S235JR, S355 ou 25CD4S), le type de profil (tube acier rond, tube carré, tube rectangulaire), les dimensions (diamètre, épaisseur, longueur de la pièce finie), la complexité géométrique (mono ou multi-rayons, axes multiples) et la quantité produite. Le cintrage d’un tube simple en S235JR en grande série est généralement moins coûteux qu’un cintrage multi-axial en 25CD4S sur mesure. Ferriol-Matrat traite des projets à partir de 50 pièces : transmettez vos plans (STEP, DXF, IGES) pour obtenir une analyse de faisabilité et un devis précis, nuance par nuance.
