Pourquoi l’acier inoxydable est difficile à cintrer ?

Savoir comment cintrer un tube en inox sans le déformer demande une vraie expertise du formage : ce guide technique résume l’essentiel. Les tubes en acier inoxydable ne se comportent pas comme les tubes en acier ordinaire en situation de formage. L’écrouissage rapide de l’inoxydable augmente la limite d’élasticité en cours de déformation, ce qui nécessite des efforts de formage plus importants et une compensation du retour élastique plus importante. Sur un angle de 90°, le retour élastique d’un tube 304L peut atteindre 8 à 15° selon l’épaisseur de paroi et le rayon de cintrage imposé, contre 2 à 4° sur un acier S235 de dimensions similaires.

Tubes ronds, tubes carrés, tubes rectangulaires ou profils extrudés : nos machines prennent en charge toutes les sections en acier inoxydable, du prototype à la grande série industrielle. Les profils sont usinés sur mesure du Ø 6 mm à Ø 70 mm, avec des tolérances conformes à la norme des ensembles mécano-soudés. Notre atelier complète le cintrage par les opérations associées de découpe, d’usinage et de soudure, pour livrer un produit fini prêt à l’emploi. Partenaire des industries alimentaire, chimique, médicale et pétrolière, Ferriol-Matrat maîtrise les nuances inoxydables courantes et les configurations les plus contraintes.

01.

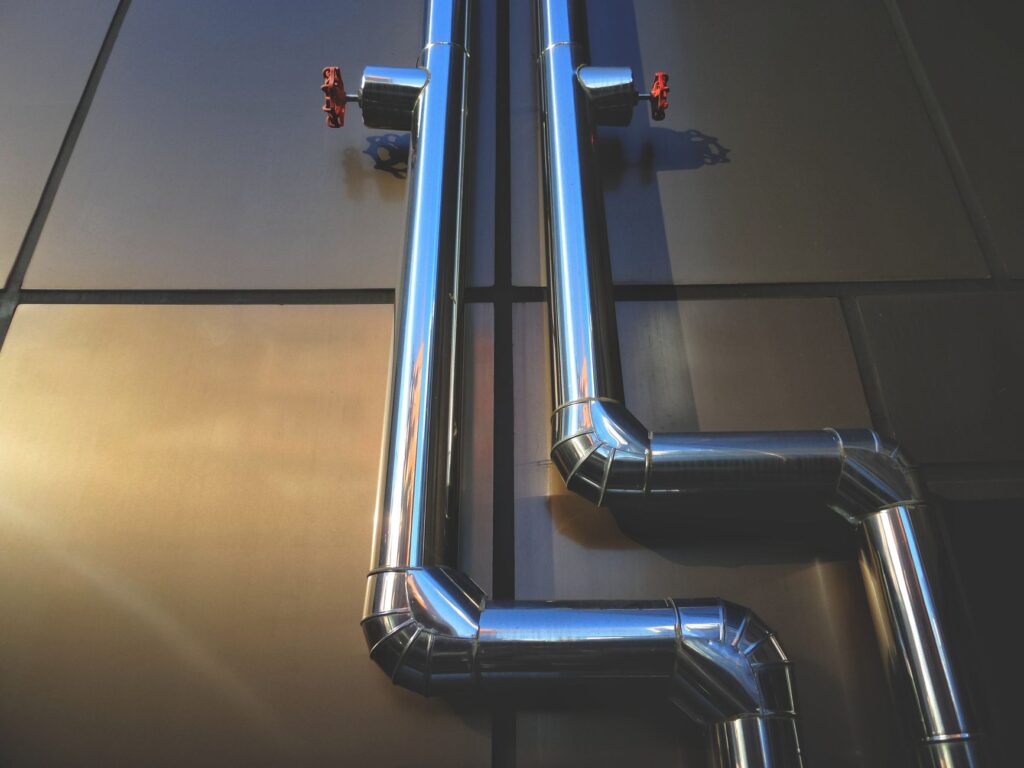

Retour élastique et angle de compensation sur notre machine

Le retour élastique en cintrage inox est compensé par surcintrage calculé dès la programmation CN. Sur notre machine multiaxiale, la valeur de compensation tient compte du module d’élasticité de la nuance, de la limite d’élasticité du lot et du rayon visé. Pour les aciers inoxydables austénitiques (304L, 316L), l’écrouissage progressif rend la compensation plus difficile à stabiliser que sur l’acier au carbone. Nos techniciens portent une attention particulière au contrôle angulaire sur les premières pièces de chaque série pour valider les paramètres : ce relevé donne une base fiable pour la production. Il est utile de noter qu’une nuance plus dure ne se cintre pas uniquement avec plus d’effort, mais aussi avec un outillage adapté.

02.

Épaisseur, rapport D/e et choix de l’outillage

La déformation de paroi en zone cintrée dépend directement de l’épaisseur et du rayon appliqué. Plus le rapport D/e est élevé, plus l’ovalisation devient significative et plus l’outillage doit être adapté pour maintenir la section circulaire du tube cintré. Nos outillages couvrent les épaisseurs de 0,8 mm à 4 mm. Pour les profils carrés et rectangulaires, une analyse de la section est réalisée avant de valider la faisabilité du projet.

03.

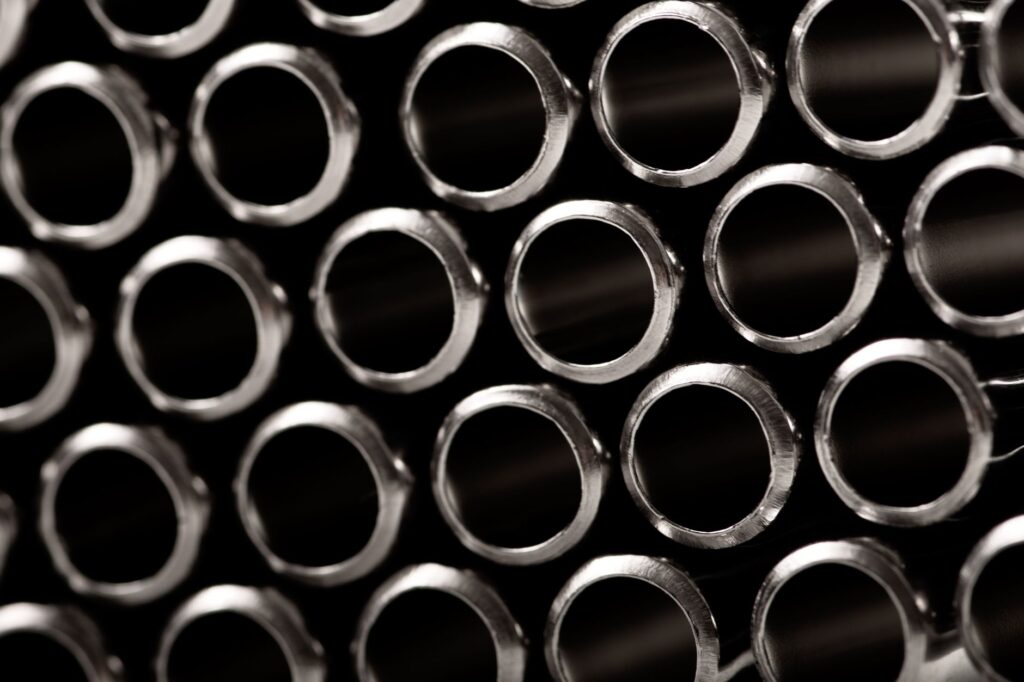

Sensibilité aux marques et état de surface

L’inoxydable est sensible aux marques laissées par les galets. Pour les tubes destinés aux secteurs alimentaires ou esthétiques, l’état de surface constitue un critère de réception à part entière, et la moindre marque visible peut entraîner un rebut. Nos galets en matériaux traités limitent les marques sur les surfaces polies et garantissent un résultat conforme aux exigences esthétiques. Un film de protection s’utilise sur les profils à finition miroir dès la réception matière, grâce à un conditionnement spécifique maintenu jusqu’à la livraison.

04.

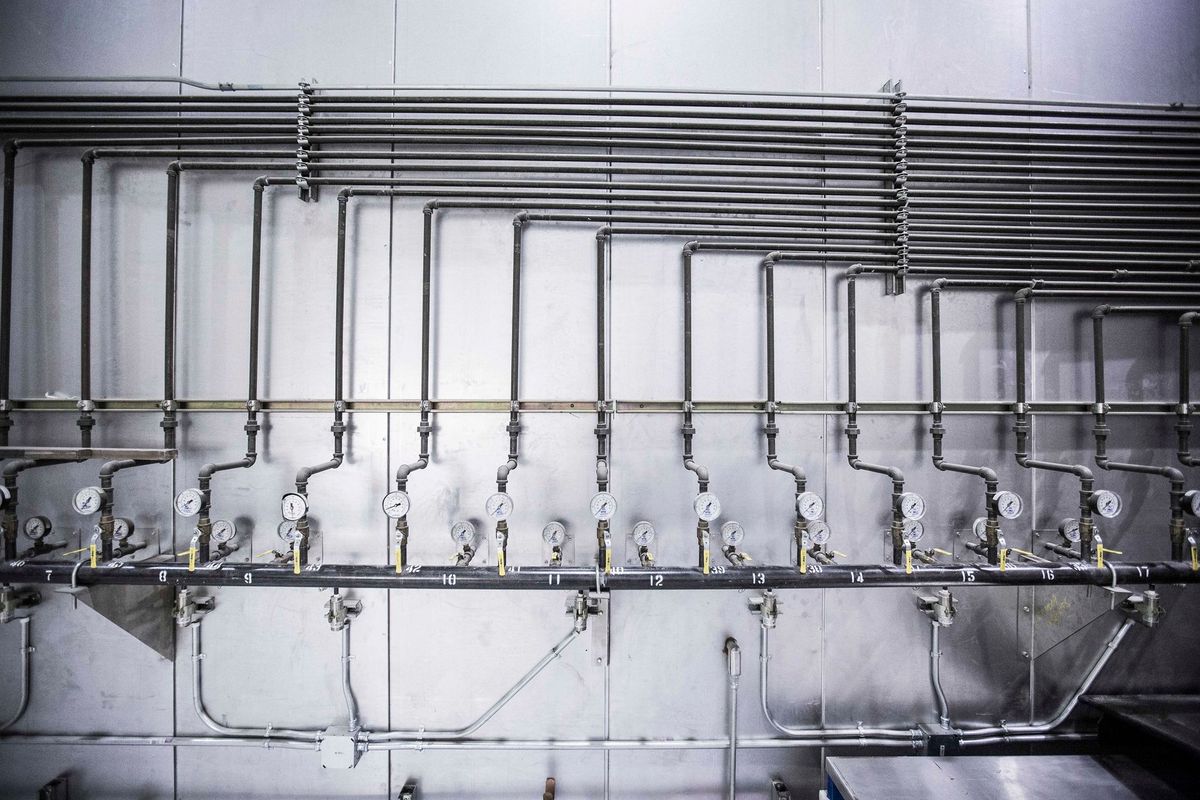

Écrouissage et nuances : principales caractéristiques

Les aciers inoxydables austénitiques (série 300) s’écrouissent rapidement, ce qui est déterminant dans le choix de la nuance et dans le calcul des efforts de formage :

• 304L : nuance standard, la plus utilisée pour le cintrage industriel. Excellente soudabilité, bonne tenue à la corrosion atmosphérique et aux milieux modérément agressifs. Allongement à rupture ≥ 45 %, rayon minimal 1,5 D.
• 316L : nuance au molybdène (2-3 %), résistance accrue aux chlorures et acides. Indispensable pour les applications marines, chimiques et alimentaires. Légèrement plus difficile à cintrer que le 304L en raison d’une limite d’élasticité légèrement plus élevée. Rayon minimal 1,5 D.
• 321 : nuance stabilisée au titane, utilisée pour les hautes températures (jusqu’à 850 °C). S’utilise dans les circuits de gaz d’échappement et les systèmes haute température. Rayon minimal 2 D.

Données techniques

Spécifications par nuance inox

Nos engagements

Pourquoi choisir Ferriol-Matrat pour votre cintrage inox ?

➔ Outillage réservé acier inoxydable

Notre cintreuse CN dispose d’outillages stockés séparément pour éviter toute contamination par des particules ferriques, qui créent des points de corrosion sur l’inoxydable. Cette organisation garantit la qualité de la résistance à la corrosion de chaque pièce livrée, qu’il s’agisse d’un prototype ou d’une production en série.

➔ Maîtrise de l’état de surface

Nous livrons des profils en acier inoxydable dans différents états : décapé, brossé, poli grain 180 ou sablé. Pour les applications alimentaires et pharmaceutiques, les pièces sont décapées et passivées selon les normes en vigueur (ASTM A380). Le contrôle qualité inclut un relevé de rugosité sur demande (Ra ≤ 0,8 µm pour les contacts alimentaires).

➔ Traçabilité matière complète

Chaque lot de tubes en acier inoxydable est accompagné d’un certificat EN 10204 3.1. Nous fournissons les rapports d’analyse chimique et les relevés dimensionnels pour les secteurs exigeants. La traçabilité couvre la réception matière jusqu’à la livraison des pièces cintrées.

➔ Réponse technique rapide

De l’étude de faisabilité à la livraison en série, notre service accompagne les projets dès la phase de conception. Vous obtenez une réponse sous 48h à chaque demande de devis. Contactez-nous pour voir quelles solutions s’appliquent à votre projet et utiliser notre expertise dès la phase d’étude.

Cas d’usage

Applications typiques du cintrage tube inox

La résistance à la corrosion est la raison principale de choisir un acier inoxydable. Là où l’acier ordinaire rouille et où l’aluminium s’avère insuffisant face aux acides ou aux chlorures, l’inoxydable offre une durabilité sans entretien sur des décennies. Cette qualité, combinée à la facilité de nettoyage, rend les tubes et profils cintrés indispensables dans plusieurs secteurs industriels.

Agroalimentaire et boissons

Nuance utilisée : 316L. Les circuits de transport de liquides alimentaires, les collecteurs de process et les rampes de distribution utilisent des tubes en acier inoxydable 316L. Les pièces sont décapées et passivées après le cintrage du tube, puis contrôlées en rugosité (Ra ≤ 0,8 µm pour les applications en contact avec les produits). Cette qualité de surface répond facilement aux exigences sanitaires des industries laitières et brassicoles.

Chimie, pétrochimie et offshore

Nuance utilisée : 316L / 2205. Les circuits de process chimique et les installations offshore utilisent des tubes en acier inoxydable qui s’utilisent en conditions de pression extrêmes. Dans les environnements riches en chlorures, le 316L est la nuance de base et le 2205 duplex est préféré pour les hautes pressions. Les techniques de cintrage appliquées à ce matériau tiennent compte des contraintes mécaniques spécifiques à la pétrochimie.

Médical, pharmaceutique et biotechnologie

Nuance utilisée : 316L / 316Ti. Les bras robotisés, les structures de tables d’opération et les circuits de fluides stériles utilisent des profils en acier inoxydable de haute précision. Les exigences portent sur la traçabilité (certificats 3.1), la propreté interne et la précision dimensionnelle. Notre machine permet de cintrer des tubes de petit diamètre (Ø 6 à 12 mm) avec la précision requise pour les raccordements rapides utilisés en milieu médical.

Architecture et mobilier inox

Nuance utilisée : 304L / 316L. Garde-corps, main courante, structures esthétiques et mobilier inox en espace public s’utilisent avec du 304L en intérieur et du 316L en milieu marin. Les tubes et profilés sont réalisés en cintrage à froid plutôt qu’à chaud, ce qui préserve l’état de surface et la résistance mécanique tout en donnant à la pièce sa forme esthétique définitive. Les éléments cintrés sont livrés prêts à l’assemblage, avec les tolérances adaptées aux systèmes de fixation industrielles.
