Ce qui rend le tube rectangulaire spécifique à cintrer

Comprendre comment cintrer un tube rectangulaire suppose de raisonner sur sa section asymétrique. Un profil rond se déforme de la même façon quelle que soit l’orientation. Le rectangle, lui, n’a pas le même comportement selon la face engagée dans le rayon. La réussite dépend de deux choix faits dès l’étude : le sens de cintrage et le soutien interne de la section.

Profilés rectangulaires, tubes carrés et profilés creux : nos machines traitent les sections jusqu’à 30 x 20 mm en cintrage CN et jusqu’à 50 x 30 mm en roulage, à froid, du prototype à la grande série, avec des tolérances conformes à la norme des ensembles mécano-soudés. Chaque demande fait l’objet d’une étude de faisabilité préalable. Partenaire des fabricants de structures métalliques, de mobilier et de châssis tubulaires, nous livrons des pièces prêtes à l’assemblage et à la soudure.

Le sens de cintrage : à plat ou sur chant

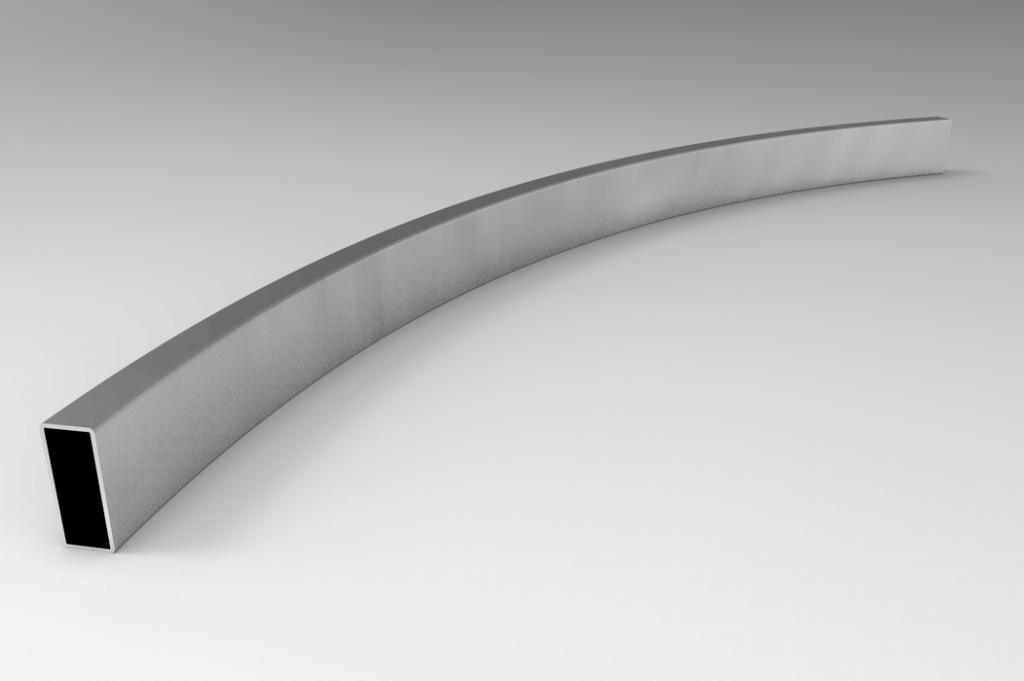

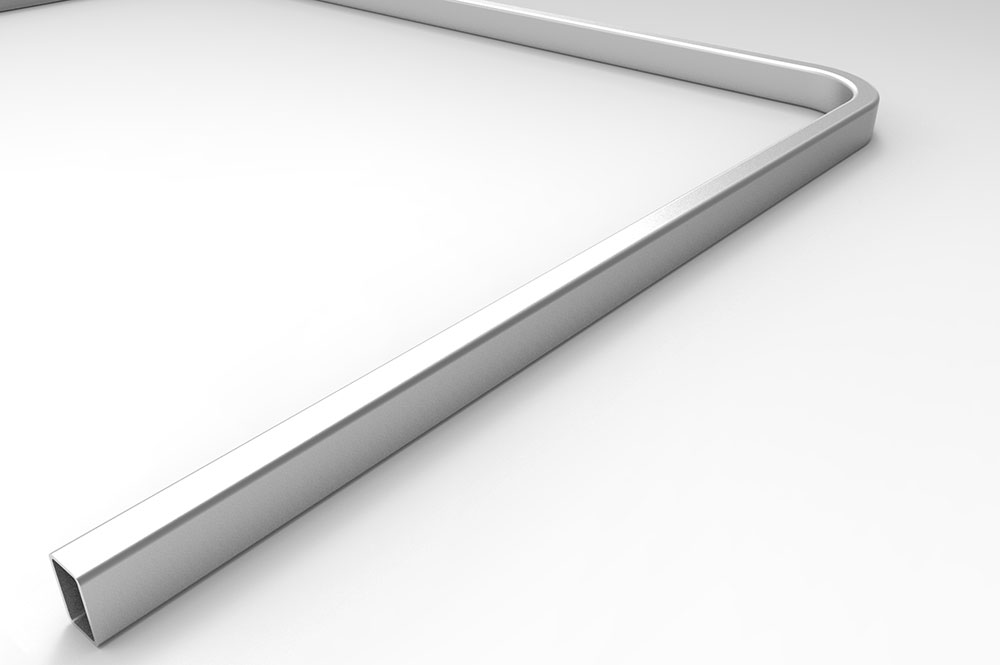

Un tube rectangulaire se cintre soit à plat, soit sur chant. Le cintrage sur chant engage la grande dimension dans le plan de courbure : il demande plus d’effort, accentue le retour élastique et augmente le risque de plis sur la face intérieure. Le cintrage à plat engage la petite dimension : il est plus facile mais réduit la rigidité apportée par la courbe. Le sens à retenir dépend de la fonction de la pièce et doit être précisé sur le plan, car il conditionne l’outillage et la faisabilité.

01.

Voilement des parois et tenue de section

Lors de la déformation, la face extérieure du rayon s’étire et s’amincit, la face intérieure se comprime et tend à plisser, tandis que les faces parallèles au plan de cintrage se creusent vers l’intérieur. Sur un profil rectangulaire, ce voilement est d’autant plus marqué que la face concernée est large. Sans soutien, la section perd sa cote et se déforme en trapèze. Le contrôle de ce phénomène est le cœur du métier sur ce type de profil.

02.

Retour élastique et facteur K : calculer la faisabilité

Comme tout cintrage à froid, le profil présente un retour élastique : l’angle obtenu après relâchement est inférieur à l’angle programmé. La compensation se calcule par surcintrage dès la programmation CN, en fonction du matériau, de l’épaisseur et du sens de cintrage. Le calcul de faisabilité s’appuie sur la position de la fibre neutre, exprimée par le facteur K, soit le rapport entre la distance fibre neutre / face intérieure et l’épaisseur de paroi. Pour un tube rectangulaire, le facteur K se situe généralement entre 0,33 et 0,45 selon le rapport rayon / épaisseur. Il sert à déterminer la longueur développée avant cintrage et à garantir une pièce conforme aux cotes du plan.

03.

Outillage : matrice de forme et fer à plisser

Chaque section rectangulaire exige une matrice et une contre-forme épousant exactement le profil. Pour les rayons serrés ou les parois fines, l’outillage de forme soutient les faces et limite le voilement. Un fer à plisser, ou wiper die, complète l’outillage côté intrados pour supprimer les plis sur la face comprimée. Notre atelier dispose d’un large parc d’outils et de galets couvrant les sections courantes, ce qui limite les délais de fabrication d’outillage spécifique. En phase d’étude, nos techniciens estiment rapidement la faisabilité à partir d’abaques propres à chaque matériau.

04.

Rayon minimum et rapport h/e

Le rayon de cintrage minimum dépend de la hauteur engagée dans le plan de courbure (h) et de l’épaisseur de paroi (e). En règle générale, il se situe autour de 2,5 fois cette hauteur. Le rapport h/e joue le même rôle que le rapport D/e sur le tube rond : plus il est élevé, plus le voilement devient critique et plus l’outillage doit être adapté. Chaque cas limite fait l’objet d’une étude technique avant validation.

Procédés

Techniques et méthodes de cintrage du tube rectangulaire

Plusieurs techniques de cintrage s’appliquent au tube rectangulaire selon le rayon visé, l’épaisseur et la quantité de pièces.

01

Cintrage par étirage (rotary draw bending)

Méthode de référence pour les rayons précis et répétables. Le profil est serré entre matrice et contre-forme, puis enroulé autour de la matrice. Associée à un outillage de forme adapté, elle préserve la section, même sur de longues séries. Nos cintreuses CN double-tête traitent le tube rectangulaire jusqu’à 30 x 20 mm.

02

Roulage sur galets (roulage 3 galets)

Adapté aux grands rayons de courbure et aux pièces de structure, le roulage déforme progressivement le tube entre trois galets. Le rayon est variable selon le réglage, mais le procédé convient mal aux courbures serrées.

03

Cintrage à froid sur cintreuse CN

Pour la majorité des projets industriels, le cintrage à froid sur machine numérique garantit la régularité de l’angle et la tenue de la cote sur toute la série, ce qu’aucune méthode manuelle ne permet d’obtenir.

Données techniques

Spécifications par section et matériau

Nos engagements

Pourquoi choisir Ferriol-Matrat pour votre cintrage de tube rectangulaire ?

➔ Outillage de forme étendu

Notre atelier dispose de matrices et de galets couvrant les sections rectangulaires et carrées courantes. Cette diversité évite, dans la plupart des cas, la fabrication d’un gabarit spécifique et réduit le délai de mise en production.

➔ Maîtrise du sens de cintrage

Nous conseillons le sens à plat ou sur chant selon la fonction de la pièce, puis adaptons l’outillage en conséquence. L’outillage de forme et le fer à plisser permettent de conserver la cote de section, même sur parois fines.

➔ Multi-matériaux

Acier au carbone, inox, aluminium et, sur étude, cuivre ou laiton : nous adaptons l’outillage, la vitesse de formage et la compensation du retour élastique à chaque métal. Les outillages inox sont stockés séparément pour éviter toute contamination ferrique.

➔ Réponse technique rapide

De l’étude de faisabilité à la livraison en série, notre bureau d’études accompagne le projet dès la conception. Vous obtenez une réponse sous 48h à chaque demande de devis.

Cas d’usage

Applications typiques du cintrage tube rectangulaire

Le profil rectangulaire est privilégié dans les structures où la rigidité dans un plan précis prime, et où les faces planes simplifient l’assemblage. Ses usages couvrent plusieurs secteurs industriels.

Châssis et structures tubulaires

Acier S235 / S355. Châssis, bâtis et structures porteuses emploient des profils rectangulaires cintrés pour leurs parties courbes. La hauteur de section apporte la rigidité, et les faces planes facilitent les assemblages soudés. Nos pièces sont livrées prêtes à souder, avec une courbure régulière sur toute la longueur.

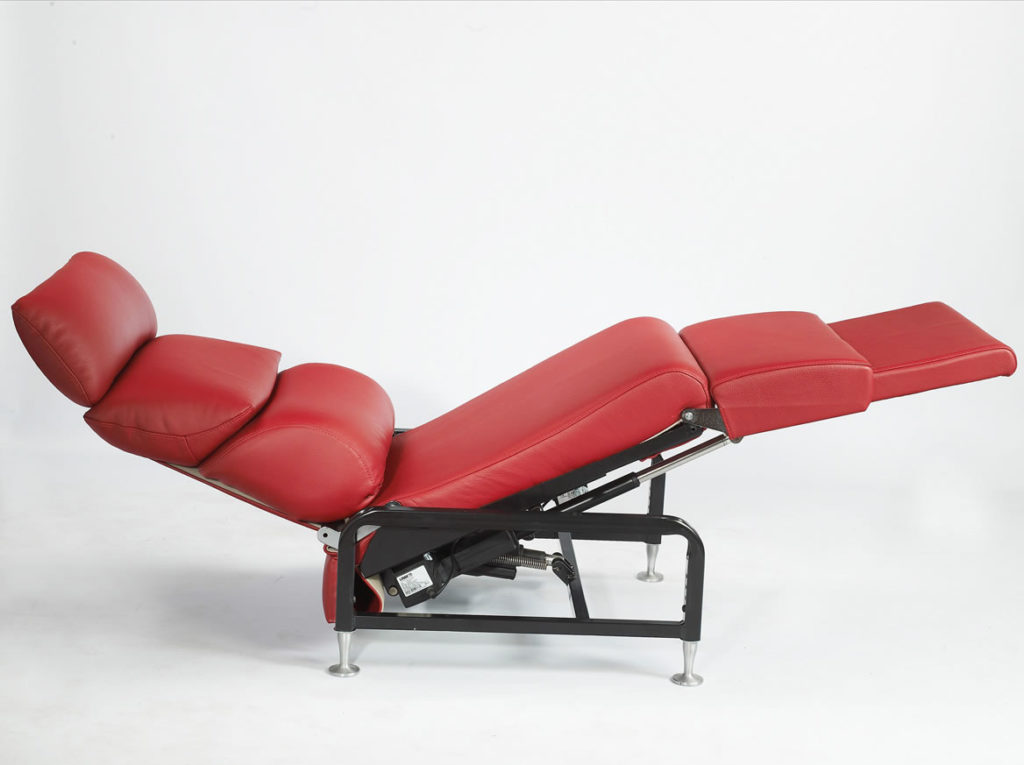

Mobilier et agencement

Acier décapé / inox 304L. Mobilier, structures d’agencement et garde-corps exploitent le profil rectangulaire pour son esthétique linéaire. L’état de surface est préservé par un cintrage à froid soigné, avec des galets limitant les marques sur les faces visibles.

Construction métallique et menuiserie

Aluminium 6060 / Acier. Verrières, ossatures et éléments de menuiserie métallique utilisent des profils rectangulaires cintrés pour réaliser des arcs et des coudes en une seule pièce. Le cintrage évite de multiplier les soudures et améliore la tenue de l’ensemble.
